10-дюймовая «шина LEGO» из TPU: практичная ностальгия

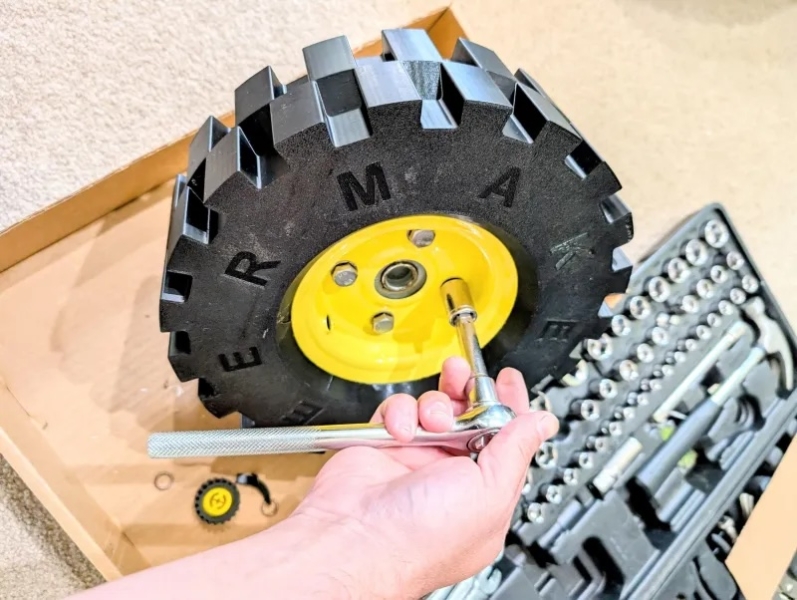

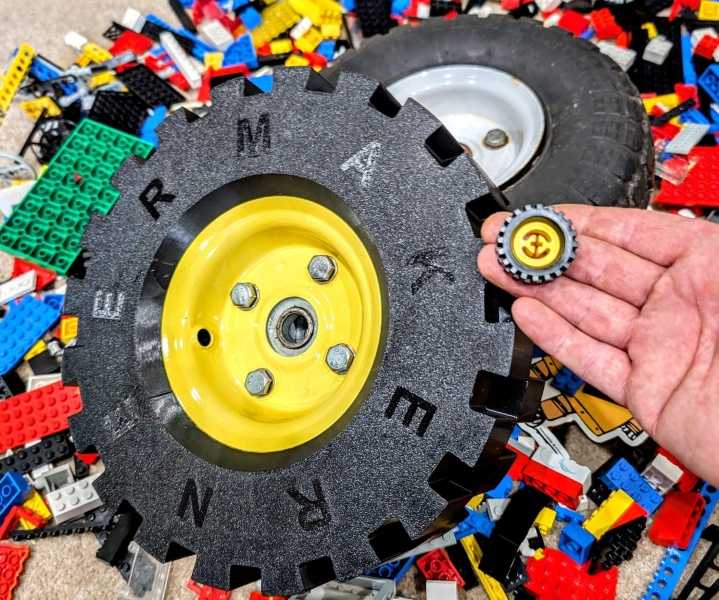

Блочный протектор, жёлтый диск — и мгновенный удар дофамина для всех, кто вырос на конструкторе LEGO. Энтузиаст под ником Makerneer превратил ностальгию в реальную деталь: напечатал на 3D-принтере 10-дюймовую шину из TPU для своего дровокола, которая никогда не спустится и при этом выглядит как деталь из набора LEGO.
Что внутри
- Материал: термопластичный полиуретан (TPU) — эластичный, стойкий к ударам и усталости.
- Посадка: модель сделана под конкретные диски автора, STEP и F3D-файлы доступны для адаптации.
- Открытая разработка: Makerneer выложил не только STL, но и исходники конструкции — редкость для DIY-проектов.
Как напечатали рисунок «LEGO-протектора»
Оригинальный рисунок протектора пришлось переработать: автор снял фаски на «кубиках», чтобы избежать «мостов» при печати. Для TPU это критично: материал любит непрерывные контуры и не терпит провисаний.
Задумка по ощущениям, а не только по мемам
На видео (да, вертикальном) шина заметно мягче, чем run-flat — и это сделано намеренно. Makerneer не понравилась жёсткость непневматических шин, которые он пробовал, поэтому он спроектировал свою — с упругостью, которая «работает» на вибрирующей технике вроде дровокола. Если хотите меньше свиста на ходу — понизьте/перенастройте infill в слайсере.
Как повторить: что понадобится
- Колесо LEGO® (лучше 1–4 шт.) — для снятия размеров и визуальной отсылки к протектору.
- Стандартная 10″ утилитарная шина — для сравнения и подгонки геометрии. Автор использовал Harbor Freight 10″ Pneumatic Tire: https://www.harborfreight.com/10-inch-pneumatic-tire-30900.html
- Цифровой штангенциркуль для точных замеров (линейка/рулетка тоже пригодится).
- ПК с CAD-софтом. Автор моделировал в Autodesk Fusion (персональная версия): https://www.autodesk.com/products/fusion-360/personal
- CAD-файл.
- 3D-принтер, печатающий гибкими материалами и с рабочим полем не меньше 10″ по диагонали/оси детали. Автор печатал на Bambu Lab X1C.
- Гибкий филамент TPU. Изначально планировался Bambu HF-TPU 95A (https://us.store.bambulab.com/products/tpu-95a-hf),
но по факту использовали YOYI TPU, чёрный — из-за нехватки HF-TPU. - Ключи на 1/2″ или 13 мм — чтобы разобрать штатную втулку/ступицу утилитарного колеса.
- Опционально: жёлтая аэрозольная краска — для «лего-хаба» и финального вида.
Небольшие советы перед стартом
- Для TPU держите скорость ниже, температуру сопла выше, включайте прямой экструдер (если есть) и минимум ретрактов.
- Чтобы снизить «свист» и подобрать мягкость, поиграйте infill-паттерном и плотностью, а также количеством периметров.
- Перед основной печатью сделайте тест-сектор протектора (1/8 окружности) — так быстрее поймёте, подходят ли настройки и жёсткость.
Как моделировали: замеры, CAD и апскейл
Почему не 3D-скан? Колёса LEGO® простые по форме, поэтому автор пошёл по пути ручных замеров вместо сканирования/трассировки.
Единицы измерения — мм. По двум причинам:
- много очень мелких размеров — в мм проще не запутаться, чем в «шестидесятых долях» дюйма;
- цель — «brick-like» модель, а не идеальная реплика, поэтому округляем до 0,5 мм ради здравого смысла.
Выбор референса. Автор промерил несколько «кирпичных» колёс и не увидел очевидной «формулы» (число и размер шашек протектора различаются). Для работы взято среднее колесо из LEGO® Technic.
Посмотреть подробную инструкцию от первого лица и скачать материалы можно на сайте автора:
LEGO Brick Inspired 10" Flat Free Utility Tire : 9 Steps (with Pictures) — Instructablesinstructables.com
Жизнеспособность
Полевые тесты автора показывают: TPU-шина оказалась выносливее любых альтернатив из жёстких пластиков, которые он печатал ранее. И в отличие от печатной велошины из интернета, это решение не только забавное, но и практичное: дровоколу не нужна гоночная управляемость — ему нужна долговечность и отсутствие проколов.
